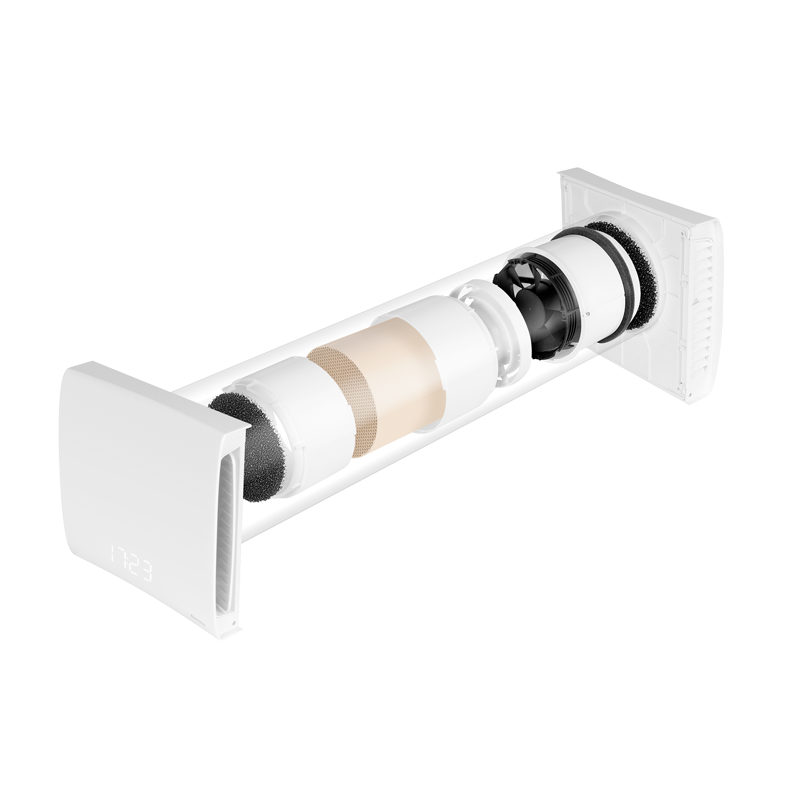

TohusFlex decentralizirani rekuperator Ø160 z vračanjem toplote

Tehnični opis

Šestkotni keramični toplotni prenosnik z visoko stopnjo rekuperacije (deklariran toplotni izkoristek 55,1 %). Energijsko varčen brezkrtačni 24 V DC motor s krogličnimi ležaji, življenjska doba pribl. 30 000 h. Tri hitrosti: 23/36/52 m³/h pri 4/5/7 W in 24/34/39 dB(A). PVC cev s srebrovimi ioni proti razvoju bakterij ter izolacijo proti kondenzu in toplotnim izgubam. Dva filtra G3, samodejne lopute, ki se zaprejo ob izklopu enote, zvočno izolirana notranja plošča, LED-zaslon na sprednji plošči, IR daljinski upravljalnik, brezžično tipalo temperature in vlage ter upravljanje prek aplikacije. Več enot je mogoče brezžično povezati v načinu master/slave za sinhrono ali protismerno delovanje. Razred zaščite IP22.

Delovanje naprave

TFRP160 deluje v ciklih. Približno 70 sekund se topel sobni zrak odvaja skozi keramični toplotni prenosnik, ki akumulira toploto. Nato ventilator obrne smer vrtenja in isti prenosnik ogreva vstopni zunanji zrak, preden doseže prostor. Tipali za temperaturo in vlago samodejno uravnavata smer in hitrost delovanja, dve enoti pa je mogoče medsebojno povezati tako, da ena zrak dovaja, druga pa ga odvaja.

Keramična rekuperacija toplote

Toplotni prenosnik se polni s toploto med fazo odvoda zraka in ogreva svež zunanji zrak, ko se smer toka obrne. Če je zunaj topleje, se zrak namesto tega hladi.

Brez razvoda prezračevalnih cevi

Celotna enota se vgradi skozi zunanjo steno v prostoru, ki potrebuje prezračevanje. Popolna rešitev pri obnovah, dodatni toplotni izolaciji in v prostorih brez kanalskega sistema.

Poraba le 4–7 W med delovanjem

Energijsko varčen brezkrtačni 24 V motor z dolgo življenjsko dobo. Letna poraba znaša le približno 133 kWh, prihranek pri ogrevanju pa dosega več tisoč kWh.

Tiho delovanje v spalnici

Od 24 dB(A) pri najnižji hitrosti z zvočno izolirano notranjo ploščo in izolirano cevjo.

Čist dovodni zrak

Dva filtra G3 in PVC cev s srebrovimi ioni, ki zavirajo rast bakterij. Samodejne lopute se zaprejo ob mirovanju enote.

Več enot v paru

Enote se brezžično povežejo v načinu master/slave ter delujejo usklajeno (sinhrono ali protismerno), s čimer se uravnovesi celotno bivališče. Vključeni so daljinski upravljalnik, tipalo vlage in temperature ter upravljanje prek aplikacije.

Princip delovanja

Glavna naloga enote je izmenjava zraka v prostoru z minimalnimi toplotnimi izgubami. Keramični akumulacijski toplotni prenosnik veže in shranjuje toplotno energijo ter nato ogreva hladnejši zunanji zrak. Če je zunanji zrak toplejši od notranjega, se njegova temperatura zniža s pomočjo odvodnega zraka.

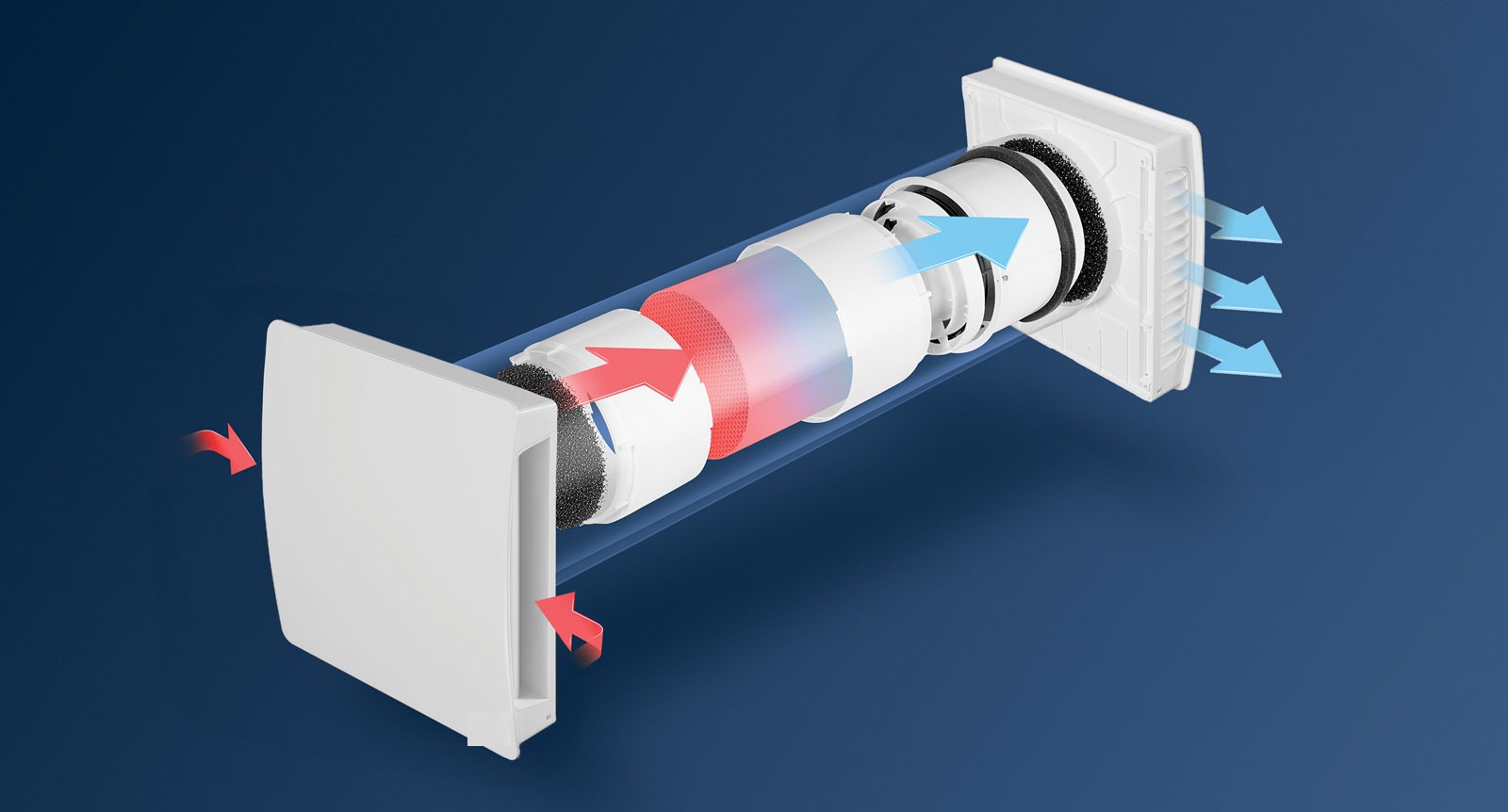

Odvodni zrak

Med odvajanjem zraka se toplota shranjuje v keramični toplotni prenosnik. Ko je prenosnik v celoti napolnjen, enota samodejno spremeni smer toka. Optimalni čas za vsako smer določata temperaturni tipali pred in za toplotnim prenosnikom.

Dovodni zrak

Dovodni zračni tok prevzame shranjeno toploto in jo vnese v prostor. Ko se toplotni prenosnik ohladi, enota ponovno samodejno obrne smer, kar krmilita isti temperaturni tipali.

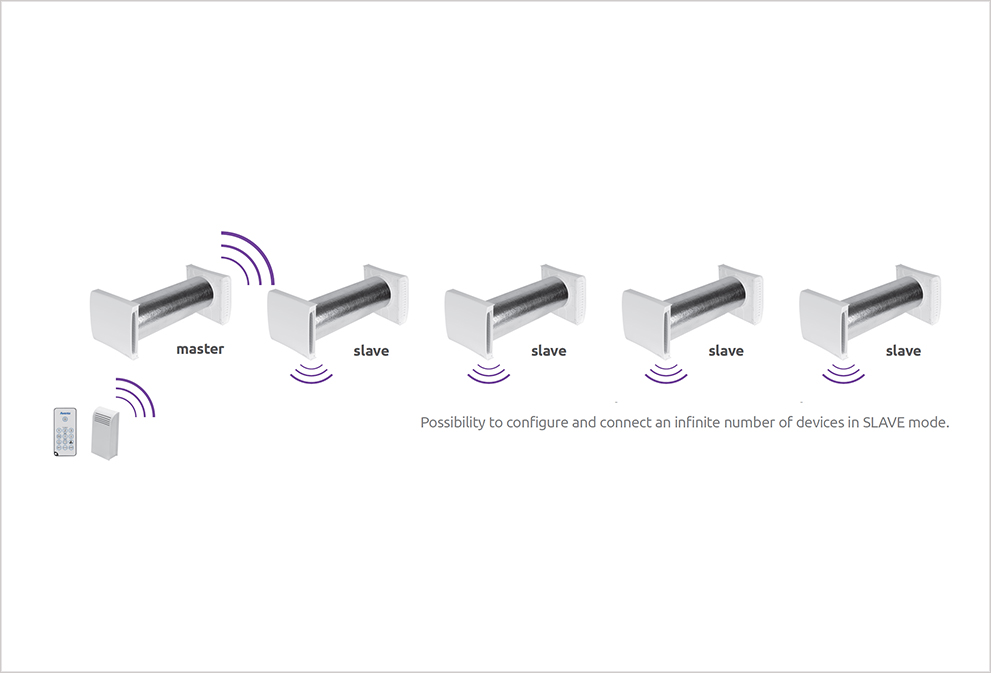

Komunikacija

Brezžična komunikacija

Več enot v enem ali več prostorih je mogoče brezžično povezati – brez signalnih kablov med enotami. Delujejo lahko v različnih načinih, na primer obe v načinu dovoda ali odvoda zraka ali izmenično, kjer ena vpihuje, druga pa odsesava zrak. Ena glavna enota (master) krmili neomejeno število podrejenih enot (slave).

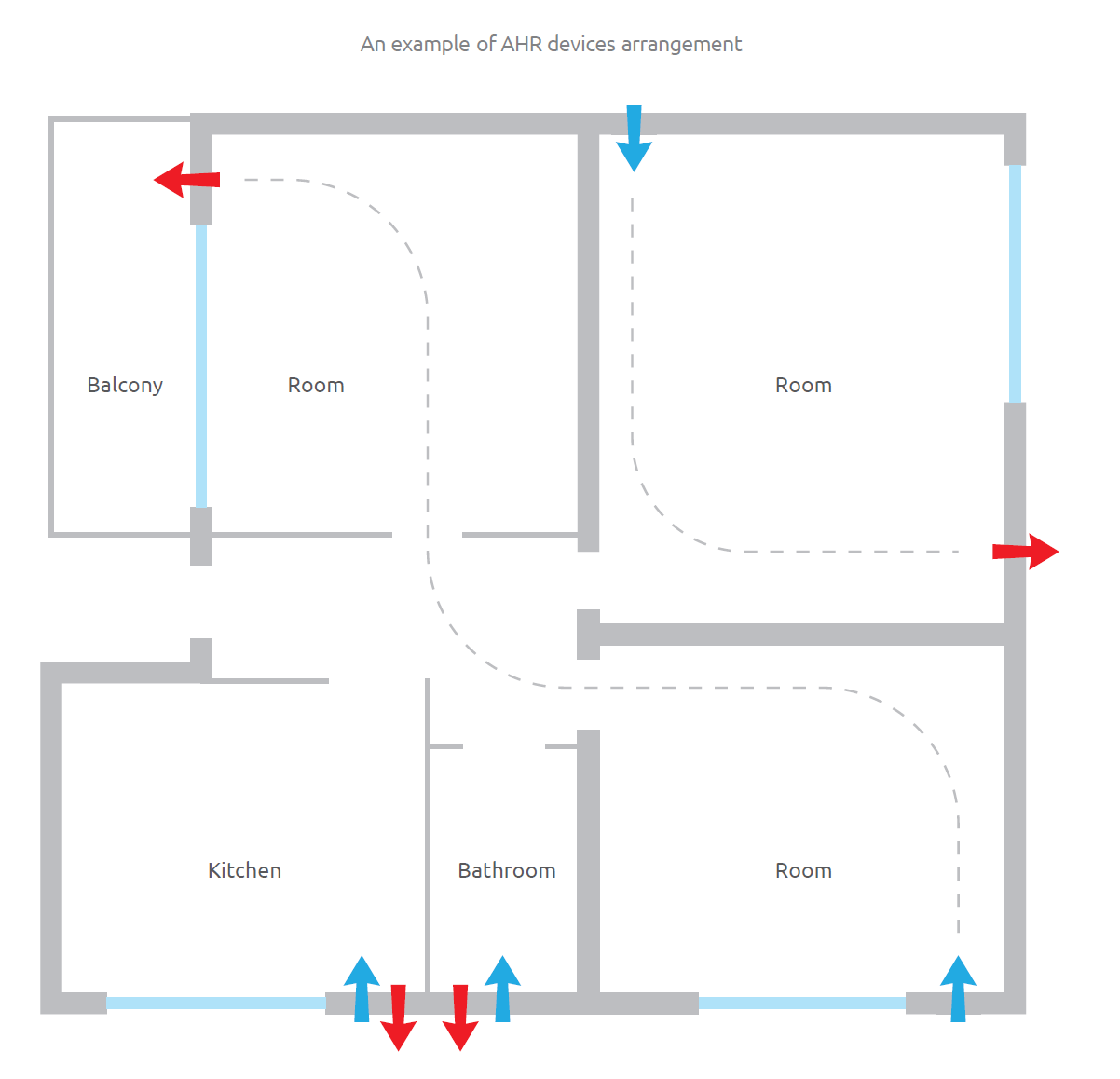

Primer postavitve

Enote so zasnovane za delovanje v omrežju, ki hkrati deluje v več prostorih istega bivališča. Več kot je enot, več svežega zraka se dovaja – in nižji so stroški ogrevanja v ogrevalni sezoni.

Sestavni deli enote

Keramični toplotni prenosnik

Toplotni prenosnik je srce enote. Šestkotno satovje keramične celice zagotavlja eno najvišjih stopenj rekuperacije med decentraliziranimi prezračevalnimi napravami na trgu.

Motor

Energijsko varčen brezkrtačni 24 V DC motor s krogličnimi ležaji in dolgo življenjsko dobo.

Prezračevalna cev

PVC cev z dodatkom srebrovih ionov, ki zavirajo rast bakterij. Dodatna toplotna izolacija zmanjšuje nastanek kondenza in toplotne izgube.

Daljinski upravljalnik

IR daljinski upravljalnik za vse načine delovanja, hitrosti ter vklop in izklop.

Filter

Dva filtra G3 za čiščenje zraka, ki ju je mogoče očistiti in zamenjati brez uporabe orodja.

Tipalo temperature in vlage

Brezžično tipalo omogoča popolnoma samodejno delovanje – enota prilagaja hitrost glede na izmerjene vrednosti v prostoru.

Samodejne lopute

Lopute zaprejo pretok zraka, ko je enota izklopljena, zvočno izolirana notranja plošča pa zagotavlja večje bivalno ugodje.

Sestava

• Notranja plošča z LED-zaslonom za prikaz vlage, temperature, hitrosti, smeri delovanja, časovnika in ure.
• Zvočno izolacijski vložek in dva pralna filtra G3.
• Keramični šestkotni akumulacijski toplotni prenosnik z visoko zmogljivostjo akumulacije toplote.
• Brezkrtačni 24 V DC ventilator z možnostjo reverzibilne smeri vrtenja.
• Izolirana PVC cev Ø162 mm s srebrovimi ioni proti razvoju bakterij.
• Zunanja rešetka z mrežo proti mrčesu in samodejnimi loputami.

Hitrosti
